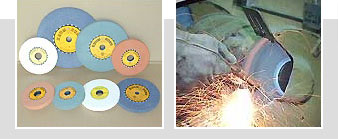

일반연삭숫돌(자유연삭용)

탁상용이나 일반연삭가공용으로 여러 가지 용도로 자유롭게 가공할 수 있으며, 크기는 125∮~760∮까지 사용할 수 있는 일반적인 연삭숫돌입니다.

가공재질 : 일반연철, 탄소강, 주철, 고속도강, 공구강, 비철금속, 석재 등

기본 치수 및 최고사용주속도(R.P.M)

외 경	두 께	내 경	(V)	(B)
125	13, 16, 19, 25	12.7, 15.88, 19.05, 25.05, 31.75	5093 r.p.m	7639 r.p.m
150	13, 16, 19, 25	12.7, 15.88, 19.05, 25.05, 31.75	4244	6366
180	13, 16, 19, 25	15.88, 19.05, 25.40, 31.75	3600	5305
205	13, 19, 25, 32, 38	15.88, 19.05, 25.40, 31.75	3600	4658
255	13, 19, 25, 32, 38	19.05, 25.40, 31.75, 38.1	2497	3745
305	19, 25, 32, 38, 50	25.4, 31.75, 38.1, 50.8	2087	3131
355	25, 32, 38, 50	25.4, 31.75, 38.1, 50.8	1793	2690
405	32, 38, 50, 65, 75	31.75, 38.1, 44.45, 50.8	1572	2358
455	32, 38, 50, 65, 75	38.1, 44.45, 50.8, 152.4	1399	2099
510	38, 50, 65, 75	50.8, 152.4, 203.2	1248	1872
610	50, 65, 75	152.4, 203.2, 304.8	1044	1565
760	50, 65, 75	152.4, 203.2, 304.8	838	1256

숫돌의 선택요령
1. 가공물의 재질에 따라서 지립, 입도, 조직 결합도를 결정
2. 연삭 작업 방법과 가공조건에 따라 입도 및 결합도를 결정
3. 연삭면의 가공정도 에 따라 입도 및 결합도를 결정
4. 연삭숫돌과 가공물과의 접촉면에 따라 입도와 결합도 및 조직을 결정

표준규격

외 경

두 께

일반주강용

초경합금용

주강용(공구강·고속도강)

비철금속용

125

A36QV

A60PV

A80PV

GC60KV

GC80KV

GC120JV

WA36MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

150

A36QV

A60PV

A80PV

GC60KV

GC80KV

GC120JV

WA36MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

A46QV

A60PV

A80PV

GC60KV

GC100KV

GC120JV

WA46MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

180

A36QV

A46PV

A80PV

GC60KV

GC80KV

GC120JV

WA36MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

A46QV

A60PV

A80PV

GC80KV

GC100KV

GC120JV

WA46MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

205

A24QV

A36PV

A60PV

GC60KV

GC80KV

GC120JV

WA36MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

A36QV

A60PV

A80PV

GC80KV

GC100KV

GC120JV

WA46MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

255

A36QV

A46PV

A60PV

GC60KV

GC80KV

GC120JV

WA36MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

305

A24QV

A46PV

A60PV

GC60KV

GC80KV

GC120JV

WA36MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

A24QV

A36PV

A60PV

GC80KV

GC100KV

GC120JV

WA46MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

355

A24QV

A46PV

A60PV

GC60KV

GC80KV

GC100JV

WA36MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

A36QV

A46PV

A60PV

GC60KV

GC80KV

GC120JV

WA36MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

A36QV

A46PV

A60PV

GC60KV

GC100KV

GC120JV

WA46MV

WA60LV

WA80LV

GC36MV

GC46MV

GC60LV

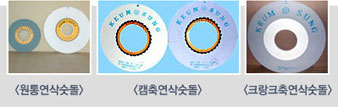

원통, 캠축, 크랑크축연삭숫돌

원통 연삭에는 내외경 연삭, 크랑크축 연삭, 캠축 연삭등이 있으며 자동차, 항공기, 선박 등의 엔진 및 부품가공에 많이 사용하고 있으며 금성연마에서 생산하고있는 연삭숫돌의 선택기준은 다음과 같습니다.

원통연삭숫돌 선택표

피연삭재			지석직경구분
피연삭재			355mm이하	355~455	455~610	610mm이상
강	보통탄소강	HRC 25 이하	A60M	A54M	A46M	A46L
	보통탄소강	HRC 25 이상	WA60M	WA54L	WA46L	WA46K
	합금강	HRC 55 이하	WA60L	WA54L	WA46L	WA46L
	합금강	HRC 55 이상	WA60K	WA54K	WA46K	WA46J
	공구강	HRC 60 이하	WA60K	WA54K	WA46K	WA46J
	공구강	HRC 60 이상	WA60J	WA54J	WA46J	WA46J
	스텐레스강 내열강	SUS21~24,37,38 SEH 1~3	WA60K	WA54K	WA46K	WA46J
	스텐레스강 내열강	SUS27~36,39,43 SEH 4,5	C/WA36L
주철 비철 합금	보통주철	FCI~5	C60J	C54K	C46K	C36J
	특수주철		GC60I	GC54J	GC46J	GC36J
	칠드주철		GC60I	GC54I	GC46J	GC36J
	가단주철	FCMB FCMW	A60M	A54M	A46M	A46L
	황동	BS	C46J C36J
	청동	BC	A54L A36L
	알루미늄합금	A1.2.3	C46J C36J
	초경합금	S.G.D	GC80I GC60I
	주조자석	MC	WA46 J/K

캠축연삭숫돌 선택표

피연삭재		선택기준
합금강	SCM, SCr, SNC, SNCM, SMn, SACM	황삭	32A 46M 7V SA 46M 7V
		사상	32A 80L 7V SA 80L 7V
주철	FCD, FCMB, FCMW, FCMP	황삭	23A 46M 7V 32A 46M 7V
		사상	23A 80L7V 32A 80L 7V
연질철	SC, SM	황삭	23A 60N 7V
		사상	23A 80M 7V

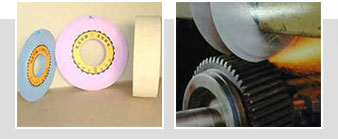

기아 연삭숫돌

기아 연삭에는 드레싱이 용이한 비트리파이드 연삭숫돌을 주로 사용하며, 마그(Maag)식, 나일(Niles)식, 라이샤워(Reishauer)식 형태로 연식방법이 있으며, 기아와 연삭숫돌을 상호조정하여 기아형태로 만드는 방법과 이미 기아 형태로 만들어진 숫돌을 사용하여 작업하는 방법이 있다.

마그(Maag)식

피연삭재	Module
피연삭재	1~1.5	1.5~2.5	2.5~5	>5
120㎏/㎟이상 열처리된 강(SNCM 26 이상)	PA 100 K	PA 80 K	PA 60 K	PA 46 K
침탄강 16MnCr, SCr, SNC, SNCM, SCM 21 이상	WA 100 K	WA 80 K	WA 60 K	WA 46 K
공구강, 고합금, HRC64(SK, SKS, SNCM, SCM 21 이상)	WA 100 J	WA 80 J	WA 60 J	WA 46 J
고속도강(HRC 64) SK 11133	SA 100 I	SA 80 I	SA 60 I	SA 46 I
질화강(SACM 645)	GC 100 I	GC 80 I	GC 60 I	GC 46 I
회주철 및 철드주철(FCMP, FCMB, FCMW)	WA 100 K	WA 80 K	WA 60 K	WA 46 K

나일(Niles)식

피연삭재	숫돌외경	Module
피연삭재	숫돌외경	0.75~2	2.5~4	>4
인장강도가 120㎏/㎟ 이상 열처리된 강(SNCM 26 이상)	240㎜ 350㎜	WA?100 K -	WA 60?L wA 60 J	WA 54?L WA 54?J
침탄강 16MnCr, SCr, SNC, SNCM, SCM 21 이상	240㎜ 350㎜	WA 100 J -	WA 60?K WA 60 I	WA 54?K WA 46 I
공구강, 고합금,?HRC64?고속도강 SK, SKS, SKD, SKT	240㎜ 350㎜	WA 120 H 32A 100 I	WA 60?I WA 60 H	WA 54 I WA 46 H
질화강 HRC 70 SACM 645	240㎜ 350㎜	GC 100 J -	GC 80?K GC 80 J	GC 60?K GC 60 J
최주철 및 칠드 주철?FCMP, FCMB, FCMW	240㎜ 350㎜	WA 100 J -	WA 60?K WA 60 J	WA 54?K WA 46 J

라이샤워(Reishauer)식

숫돌규격(㎜)

Module

선택숫돌

350×62×160

	0.5 ~ 1
	1 ~ 1.75
	2 ~ 2.25
	2.5 ~ 3.5

	WA 320 K
	WA 220 J
	WA 180 J
	WA 150 I

350×84×160

	1?~ 1.75
	2?~ 2.75
	3?~ 3.25
	4?~ 5

	WA 220 I
	WA 180 I
	WA 150 H
	WA 120 H

350×104×160

	1?~ 1.75
	2?~ 2.75
	3?~ 3.25
	4?~ 5

	WA 220 I
	WA 180 I
	WA 150 H
	WA 120 H

공구연삭숫돌

공구 연삭에는 여러 가지 형상(1, 3, 4 ,5 ,6 ,11, 12)의 지석이 요구되며, 치수도 다양합니다. 또한 피연삭재의 재질도 다양하고 작업 방법도 탁상 연삭기를 사용한 손작업에서부터 고정밀도의 장비작업까지 있으므로 연삭숫돌의 선정에도 세심한 주의가 필요합니다.

피연삭재

선택기준

탄소강

연질

A.WA 46~60 L~M

경질

WA.PA 46~60 K~L

합금공구강

연질

WA.PA 46~80 I~K

경질

WA.PA 46~80 H~J

합금고속도강

연질

WA.SA 46~80 J~K

경질

WA.SA 46~80 H~J

SCN 강

WA.SA 60~80 H~K

SCM 강

WA.PA.SA 60~80 H~K

스테인레스강

저급

WA.PA 46~60 I~K

고급

GC 36~80 I~K

보통주철

C.GC 36~46 K~L

칠드주철

C.GC 46~60 J~K

알루미늄

C.GC 36~60 J~K

황동

C.GC 36~60 I~L

텅스텐 카바이드 팁

GC 46~80 H~I

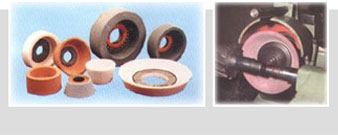

센타레스

센타레스 연삭은 원통연삭의 일종이라고 말할 수 있으나 원통 연삭과는 다르게 가공물의 중심(Center)을 전혀 지지하지 않고 외경을 연삭하는 방법입니다. 가공물을 지석과 조정석(Regulating Wheel) 및 가공물 받침판(Blade)의 3점이 접촉 지지하여 가공물을 이동시키며 정확하고, 신속하고, 연속적으로 연삭하므로 다량생산 효과를 얻을 수 있는 연삭 방법으로서 베아링 및 모든 환봉으로된 제품의 다량 생산에 많이 사용되고 있으며 금성연마에서 생산하고 있는 센타레스 연삭숫돌의 선택 기준은 다음과 같습니다.

피연삭재			선택기준
강	보통탄소강 SS,SC,SCK,STK,SR,SC	HRC 25이하	A 60 M
	보통탄소강 SS,SC,SCK,STK,SR,SC	HRC 25이상	WA 60 L
	합금강 SNC,SNCM,SCr,SCM, SACM, SK, SUJ	HRC 25이하	WA 60 L
	합금강 SNC,SNCM,SCr,SCM, SACM, SK, SUJ	HRC 25이상	WA 60 K~L
	스텐레스강 SUS, SKH, SKS, SKD, SKT	HRC 25이하	WA 60 K~L
	스텐레스강 SUS, SKH, SKS, SKD, SKT	HRC 25이상	WA 60K
	스텐레스강 SUS	SUS 21~24.37,38 SEH 1~3	WA 60K~L
	내열강 SEH	SUS 28~36.39.43 DRJ 4.5	C.WA 54L
주철	보통주철	FC 1~5	C 60 L
	특수주철(노쥬라, 미하나이트, 닥크타일)		GC 60K
	가단주철	FCMB FCMW	A60M
비철금속	황동	BS	C 46K
	청동	BC	A60M
	알루미늄합금	A 1.2.3	C46K
	초경합금	S.G.D	GC60J
	주조 자석	MC	WA60K
	플라스틱		C60H10V
	고무		GC46H10V
	세라믹		GC 60I 10V

평면용연삭숫돌

평면 연삭의 종류는 다양하여 가장 널리 사용되고 있는 연삭 방법으로서 일반적으로 성형연마라고 하는 수평식(Horizontal type), 링형과 세그멘트형을 사용하는 수직식(Vertical type) 및 스프링 및 피스톤링의 양면을 연삭하는 양면 연삭숫돌도 있습니다. 금성연마에서는 소비자의 요구가 다양하여 모든 치수 및 형상의 주문에 응하고 있으며 연삭숫돌의 선택 기준은 다음과 같습니다.

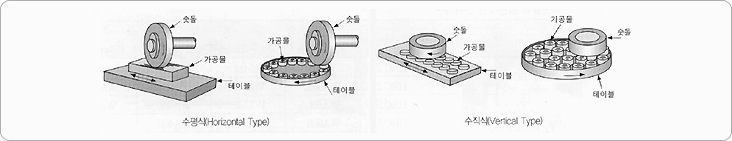

평면연삭 작업방법

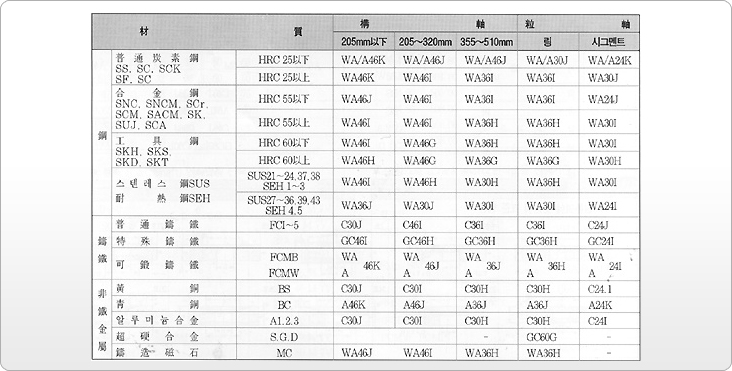

숫돌 선택표

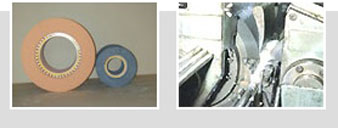

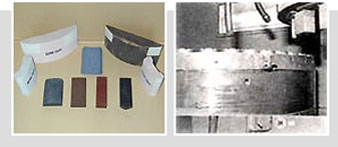

세그멘트

평면 연마 작업에 사용되며, 연삭칩(chip)의 배출 상태가 좋아 연삭 가공시 가공면 및 가공조건이 아주 양호합니다. 금성연마에서 생산하고 있는 선택기준은 다음과 같습니다.

숫돌선택표

피연삭재

선택기준

알루미늄주조품
가단주철
보통주철
칠드주철
경강
스테인레스강

WA30I8V
WA30G12V,B
C30J8V
WA30F V,B
WA36H8V
WA30I8V
