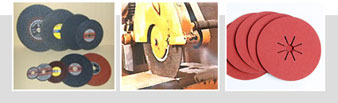

절단숫돌
절단 숫돌은 합성 레진이나 고무를 결합제로 사용하고 숫돌의 중간층에 유리섬유(Glass Fiber)를 보강제로 넣어 만든 얇은 숫돌로 모든 종류의 금속, 비철 금속을 절단하는데 편리하며 금성연마에서 생산하는 선택기준은 다음과 같습니다.
숫돌 선택표
| 피연삭재 |
선택기준 |
| 건식 |
습식 |
| 강 |
보통탄소강 |
연 |
A30TB |
A46TR |
| 경 |
A36OB |
A46OR |
| 고속도강 |
A36PB |
A46OR |
| 관 |
36RB |
A60PR |
| 스테인레스강 |
A30PB |
A46LR |
주철 |
A36B |
A46NR |
| 동 |
탕구 |
A24RB
|
|
| 봉 |
A46PB |
A60NR |
| 관 |
A80QB
|
A120PR |
| 황동 |
탕구 |
A24PB |
|
| 봉 |
A24TB |
A60NR |
| 관 |
A100PB |
A80QR |
| 청동 |
탕구 |
A24PB |
|
| 경 |
A30OB |
|
| 알루미늄 탕구 |
A24RB |
|
| 주 조 자 석 |
A60LB |
A80KR |
| 초 경 합 금 |
DA100MB |
DA100MB |
| 탄 소 |
C45NB |
C46NR |
| 벽 돌 |
C24RB |
|
| 스 레 트 |
C24OB |
|
| 내 화 벽 돌 |
C24RB |
|
생산치수
| D(외경) |
T(두께) |
H(내경) |
| 100 |
1 1.5 2 2.5 3 3.5 4 5 6 |
12.7 15.88 |
| 115 |
1 1.5 2 2.5 3 3.5 4 5 6 |
12.7 15.88 19.05 25.4 |
| 125 |
1 1.5 2 2.5 3 3.5 4 5 6 |
12.7 15.88 19.05 25.4 |
| 150 |
1 1.5 2 2.5 3 3.5 4 5 6 |
12.7 15.88 19.05 25.4 31.75 |
| 180 |
1 1.5 2 2.5 3 3.5 4 5 6 |
12.7 15.88 19.05 25.4 31.75 |
| 205 |
1 1.5 2 2.5 3 3.5 4 5 6 |
15.88 19.05 25.4 31.75 |
| 255 |
1 1.5 2 2.5 3 3.5 4 5 6 |
15.88 19.05 25.4 31.75 |
| 305 |
1.5 2 2.5 3 3.5 4 5 6 |
19.05 25.4 31.75 |
| 355 |
1.5 2 2.5 3 3.5 4 5 6 |
25.4 31.75 38.1 |
| 405 |
3 4 5 6 |
25.4 31.75 38.1 |
| 455 |
3.5 4 5 6 |
25.4 31.75 38.1 |
| 510 |
4 5 .6 |
25.4 31.75 38.1 |
| 585 |
4 5 6 |
25.4 31.75 38.1 |
| 610 |
4 5 6 |
25.4 31.75 38.1 50.8 76.2 |
| 660 |
5 6 8 |
25.4 31.75 38.1 50.8 76.2 |
| 814 |
7 8 9 10 |
76.2 |
옵셋트 연삭숫돌
옵셋트 연삭숫돌은 합성 레진을 결합제로 사용하고 연삭숫돌의 중간층에 유리섬유(Glass Fiver)를 보강제로 넣어 만든 휴대용 연식기에 사용하는 연삭숫돌로서 금속, 비철 금속 등의 표면을 자유 연삭하는데 사용하며 금성연마에서 생산하고 있는 선택 기준은 다음과 같습니다.
숫돌 선택표
| 피연삭재 |
선택기준 |
| 일반강 및 주철 |
경강 |
A36NB |
| 연강 |
A36PB |
| 다량 연삭 |
A24PB |
| 소량 연삭 |
A24QB |
| 돌출부 제거 |
A24NB |
| 단조강 |
평면 |
A36M~PB |
| 스테인레스강 |
평면 |
WA24~60PB |
| 황동, 청동, 알루미늄 |
황삭 및 사상 |
A36~100MB |
| 세라믹 |
평면 |
C46MB |
| 강석재 |
평면 |
C30PB |
| 천연 석재, 인조 석재 |
평면 |
C30RB |
생산치수
| SIZE ( 단위 : mm ) |
| D(외경) |
T(두께) |
H(내경) |
100 |
3 4 6 |
15 15.88 |
| 115 |
3 4 6 8 |
22.23 |
| 125 |
3 4 6 8 |
22.23 |
| 150 |
3 4 6 8 |
22.23 |
| 180 |
3 4 6 8 |
22.23 |
| 205 |
3 4 6 8 |
22.23 |
| 230 |
3 4 6 8 |
22.23 |

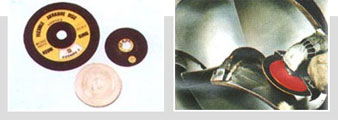

후렉시블 연삭숫돌
알맞은 유연성을 지닌 후렉시블 연삭숫돌은 금속의 표면, 모서리, 곡면 및 유리의 경사면, 대리석의 각진 곳 등의 광택, 흠제거, 다름질 연마용으로 사용합니다.
숫돌 선택표
| 입도 |
금속 |
유리, 대리석 |
| 일반 금속 |
수명이 긴 금속 |
고유연성 금속 |
| 조립(Coarse) |
AC 46 |
AZ 36~46 |
WA 36~46 |
GC 46~60 |
| 중립(Medium) |
AC 60~80 |
AZ 60~80 |
WA 60~80 |
GC 80~100 |
| 세립(Fine) |
AC 100~120 |
|
WA 100~120 |
GC 120~220 |
생산치수
| SIZE ( 단위 : mm ) |
| D(외경) |
T(두께) |
H(내경) |
| 100 |
2.5 |
15.88 |
| 180 |
2.5 |
22.23 |

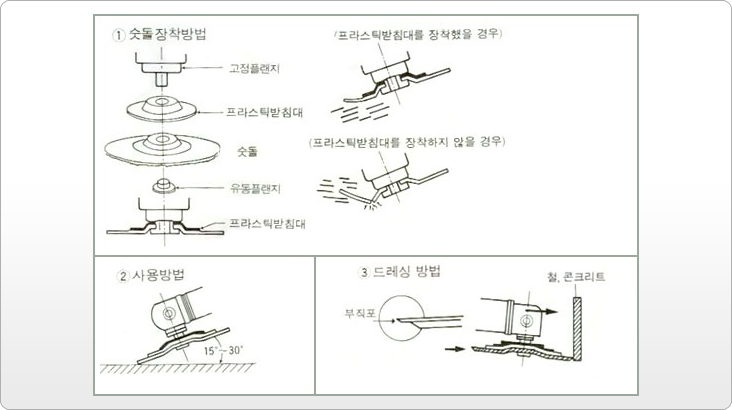

숫돌 사용표
