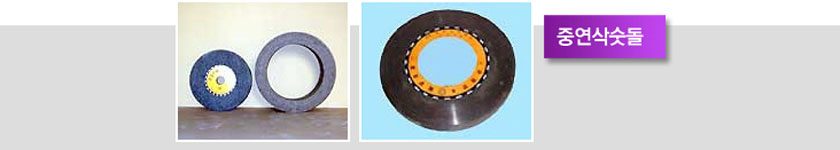

중연삭용
주물용

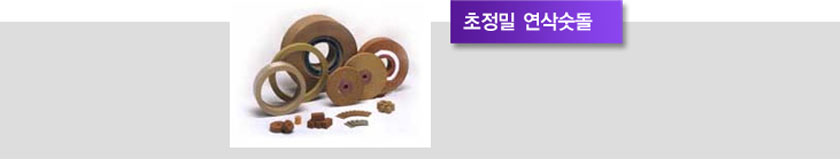

초정밀용
롤가공용
링 및 디스크형
세그멘트

숫돌 선택표

피연삭재		선택 기준
재질	경도	3000 M/Min	4300 M/Min
FCD(C-Steel)	HRC 50~ HRC 20~50	AZ 16S AZ 20Q	AZ 16T AZ 20R
구조강 스테인레스강	HRC 50~	ZF 16T	ZF 16T
표면 피막	HRC 30	GS 9316Z	RF+6S
일반 주조	HRC 30	ZS 20R	ZS 16/20S

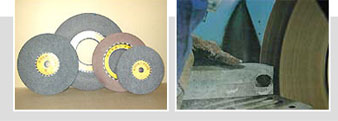

주물용 연삭숫돌

주물품의 돌출부분 및 홈제거등 거친 연삭작업에 주로 사용되며 일반적으로 자동차, 조선, 주조, 단조품 가공에도 사용된다. 이러한 조연삭은 고속회전에 견디고 충격에 강한 레지노이드 연삭숫돌을 많이 사용한다.

숫돌 선택표

종류/ 피연삭제	비트리파이드 선택숫돌(2000m/min)			레지노이드 연삭숫돌(3000m/min)
종류/ 피연삭제	탁상용	포타블	스윙	탁상용	포타블	스윙
보통탄소강	A 30 OV	A 30 PV	A 24 OV	A 24 NB	A 24 PB	A 16 RB
합금강	A?24 OV	A 24 PV	A 24 OV	A 20 NB	A 20 PB	A 16 QB
공구강	A?30 NV	A 24 PV	A 24 NV	A 24 NB	A 24 PB	A 16 PB
내열강	A 30 MV	A 30 MV	A 24 MV	A 24 MB	A 24 MB	A 16 PB
스테인레스강	WA 30 NV	WA 30 NV	-	WA 30 LB	WA 30 LB	WA 24 NB
보통주철	C 20 QV	C 20 RV	-	A 20 NB	A 20 QB	A 16 QB
특수주철	A 24 PV	A 20 QV	A 20 QV	A 24 NB	A 24 PB	A 20?PB
가단주철	A 24 PV	A 24 PV	A 24 QV	A 20 NB	A 20 PB	A 16 PB
비철금속	C 36 MV	C 24 NV	C 24 PV	C 20 PB	C 16 PB	V 20 PB

숫돌 선택표

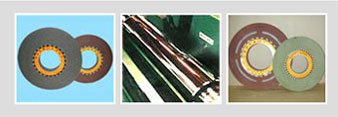

롤가공용 연삭숫돌

Roll 연삭은 고도의 정밀을 요구하는 녹음 및 녹화용 테이프 생산업체로 부터 비닐, 종이, 섬유, 철강, 알루미늄판 생산업체에 이르기까지 다양하게 사용하고 있으며 Roll의 표면 정도에 따라 생산제품의 품질에 상당한 영향을 줍니다. 금성연마에서 생산하고 잇는 선택기준은 다음과 같습니다.

숫돌 선택표

종류

재질

경도

용도

선택기준

열간 압연 워크로울

칠드, 질긴주철

HS 60~80

황삭

GC 30~36 K7 B

사상

GC 60~80 J7 B

주강

HS 35~50

황삭

WA 30~36 L 6B

사상

WA 60~80 K 7 B

열간압연 백업로울

주강

HS 40~50

황삭

WA 24~30 K 7 B

사상

WA 60~80 J 7 B

냉간압연 워크로울

고경도 단조강

HS 90~100

황삭

WA 30~36 J 7 B

중삭

WA 60 J 7 B

사상1

WA 120 J 7 B

사상2

WA 240 I 7 B

초사상

GC 320 H 8 B

냉간압연 백업로울

주강, 단조강

HS 55~70

황삭

WA 30~36 J 7 B

사상

WA 60~100 J 7 B

CHANGE 압연로울

합금 공구강

HRC 60~64

황삭

GC 46~60 J 7 B

사상

GC 100~120 H 8 B

사상

GC 220G 8 B

초사상

GC 600G 8 B

알루미늄판용 로울

고경도 단조강

HS 90~100

황삭

WA 60 J7 B

사상

WA 240 I 7 B

초사상

GC 600 G 8 B

제지용 로울

칠드 주철

HS 60~80

황삭

GC 36 J 7 B

사상

GC 60 J7 B

섬유, 황동, 청동, 고무

황삭 및 사상

GC 30 I 8 B

3C 30 H 10 B

스테인레스강용 로울

고경도 스테인레스강

황삭 및 사상

GC 46 J 8 B

저경도 스테인레스강

황삭 및 사상

WA 46 J 7 B

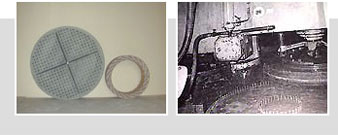

너트달린형 연삭숫돌

너트 달린 링형 및 디스크형 연삭 숫돌은 숫돌을 철판에 접착 또는 2개의 숫돌로 수직, 수평면을 가공합니다. 비트리파이드 및 레지노이드 결합제 제품이 있으며, 대부분 습식 연마이며, 베어링, 피스톤, 스프링, 비금속 가공 등에 사용됩니다.
- 너트달린 링형 - 너트달린 디스크형

너트달린 링형 연삭숫돌

너트달린 디스크형 연삭숫돌

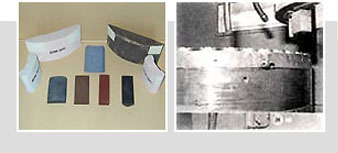

세그멘트 및 컵형 숫돌

너트달린 링형 및 디스크형 연삭 숫돌은 숫돌을 철판에 접착 또는 2개의 숫돌로 수직, 수평면을 가공합니다. 비트리파이드 및 레지노이드 결합체 제품이 있으며, 대부분 습식 연마이며, 베어링, 피스톤, 스프링, 비금속 가공 등에 사용됩니다.
-너트달린 링형 -너트달린 디스크형

숫돌 선택표

피연삭재

선택기준

알루미늄주조품
가단주철
보통주철
칠드주철
경강
스테인레스강

WA30I8V
WA30G12V,B
C30J8V
WA30F V,B
WA36H8V
WA30I8V

제품소개

숫돌 선택표

주물용 연삭숫돌

숫돌 선택표

숫돌 선택표

롤가공용 연삭숫돌

숫돌 선택표

너트달린형 연삭숫돌

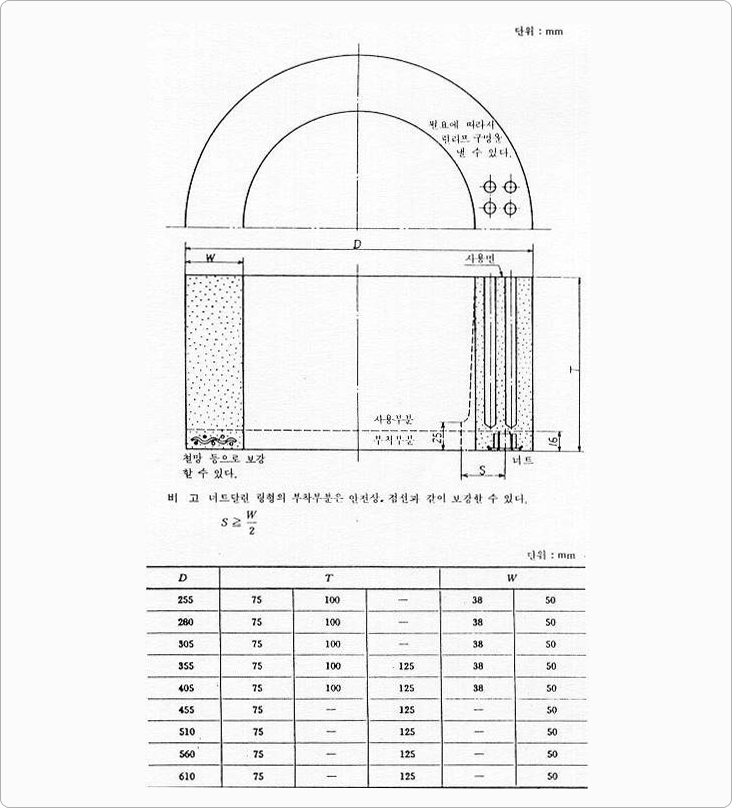

너트달린 링형 연삭숫돌

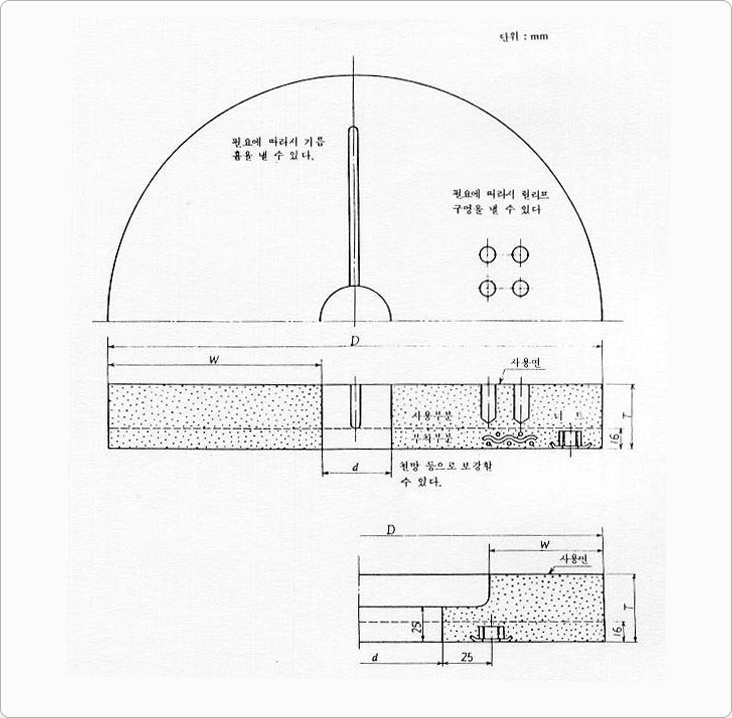

너트달린 디스크형 연삭숫돌

세그멘트 및 컵형 숫돌

숫돌 선택표

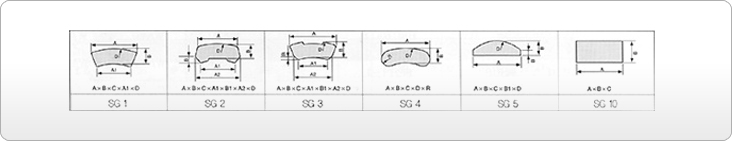

세그멘트형상
