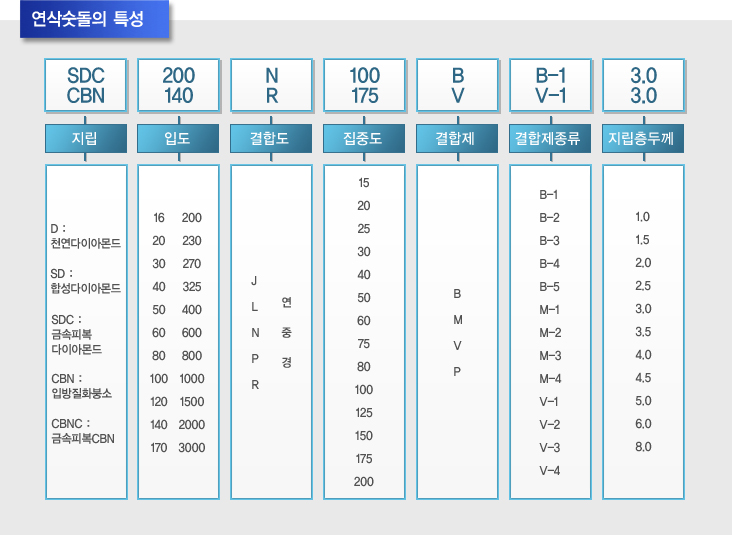

  • 연삭숫돌의 특성
  • 연삭숫돌의 표시
  • 연삭숫돌의 선정 조건
연삭숫돌의 종류
Diamond 및 CBN 연삭숫돌은 고정도, 고능률을 추구하는 정밀기긱, 반도체, 자동차, 공작 기계 제작 등의 분야에서 비약적인 진보를 하여 급격한 수요의 증가를 보이고 있습니다. Diamond 지석은 초경공구의 연삭을 시작으로 그 우수성을 인정받아 현재에는 유리, 석재, 세라믹스(Ceramics), 보석류, 페라이트(Ferrite)등으로 사용분야가 넓어졌으며, Diamond와 일반 지립(Corundum, Carborundum)으로는 연삭에 어려움이 있는 특수합금강 및 고경도의 열처리강 등도 Diamond 지립에 비해서 경도는 1/3정도 약하나 열적 안정성과 철(Fe)과 반응하지 않으며, 일반 지립에 비해 경도는 2배이상, 열전도율은 10배이사으이 우수한 특성을 가지고 있는 CBN 지립으로 제조한 Resinoid 및 Vitrified CBN 지석의 출연으로 쉽게 연삭할 수 있게 되었습니다. 금성연마의 Diamond 및 CBN 연삭숫돌은 최근의 어떠한 가공물의 연삭작업에 대해서도 뛰어난 능률을 발휘합니다.
비트리파이드 다이아몬드 & CBN

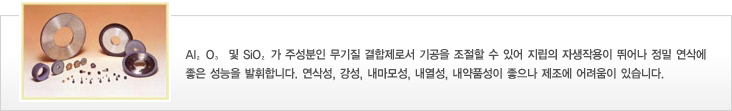

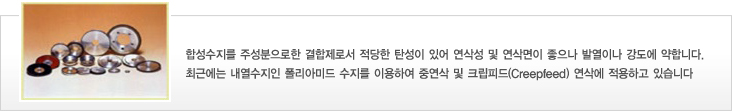

레이노이드 다이아몬드 & CBN

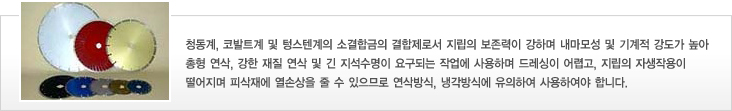

메탈 다이아몬드 & CBN


전착 다이아몬드 & CBN
연삭숫돌의 특성

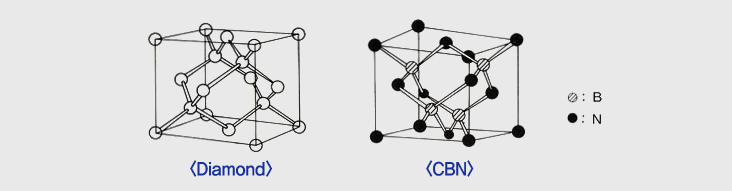

결정구조 비교


물리적 특성 비교
항목 지립
Diamond CBN AI₂O₄계 SIC 계
주성분 C BN AI₂O₄ SIC
경도 Knoop 7000 4700 2050 2400
신 Mohs' 15 14 12 13
비중 3. 52 3. 48 3.98 3.22
열팽창계수(α) 27X10 35X10 74X10 42X10
열전도율(KW/m·K, 20℃) 2.0 1.3 0.033~0.126 0.067~0.167
반응성 고온에서 철과 반응 고온수, 알칼리와 반응 - -
열적안정성 공기중 600℃에서 산화 1300℃까지 안정 2000℃까지 안정 2000℃까지 안정
진공중 1400~1700℃에서 흑연으로 전환 1600℃에서 hBN으로 전환 - -

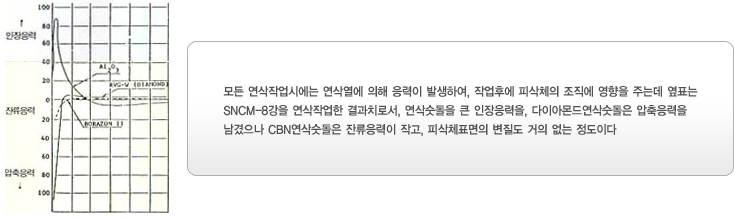

피삭체에 대한 영향 비교
연삭숫돌의 선정조건
지립

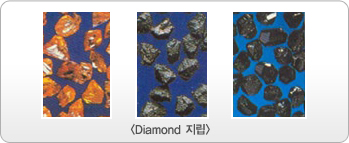

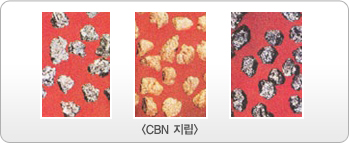

Diamond 지립은 천연 및 합성, 금속 피막 유무로 나누어져 있으며 CBN 지립도 금속 피막 유무로 나뉘어져 가공물의 재질 및 작업 방법 등의 용도에 알맞게 선정하여 사용하여야 합니다.

입도
Diamond 지립 CBN 지립

레지노이드 결합제용

레지노이드 결합제용

메탈 및 비트리파이드 결합제용

메탈 결합제용

전착용

비트리파이드 결합제용

쏘 브레이드(Saw Blade) 용

전착용


입도

입도는 Mesh(1평방 인치당 체의 눈금수)에 의한 분류와 지립의 평균 입경으로 나타내는 두가지 방법이 있으나 금성연마에서는 Mesh 표기를 사용하며, 연삭숫돌에 200으로 표시된 입도는 사용지립이 200/230으로서 #200체에는 통과하고 #230체에는 걸린 입도를 나타냅니다. 체(Sieve)를 사용하여 분리할 수 있는 입도는 #325 Mesh까지 입니다.

입도(Mesh)
사용지립
평균입경(㎛)
Carat 당 지립수

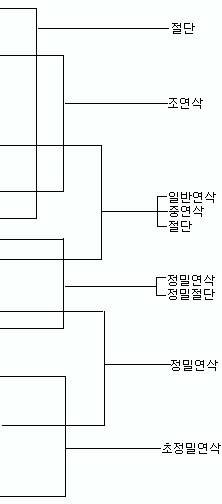

적용작업
16
16/20
1190
33
20
20/30
840
97
30
30/40
590
282
40
40/50
420
770
50
50/60
300
2,000
60
60/80
250
3,240
80
80/100
177
10,400
100
100/120
149
17,140
120
120/140
125
20,920
140
140/170
105
49,400
170
170/200
88
83,400
200
200/230
74
140,000
230
230/270
63
252,000
270
270/325
53
384,000
325
325/400
44
660,000
400
-
37
1,130,000
600
-
30
2,046,000
800
-
20
-
1000
-
15
16,960,000
1500
-
10
-
2000
-
8
-
3000
-
5
-


집중도

연삭숫돌의 지립층에 함유된 지립의 량을 나타내며, 집중도가 높아지면 연삭 성능은 향상되지만 연삭숫돌 가격도 높아지므로 작어봊건에 알맞는 집중도를 선정하여야 경제적입니다. 일반적으로 75~100의 집중도가 많이 사용되지만 지립층의 형상 유지가 정밀하게 요구되거나 높은 연삭성을 요구할때는 125이상의 높은 집중도를 선정하여 사용하여야 합니다.

집중도 표시기준
집중도
함유량(Ct/cm)
지립율(Vol/%)
집중도
함유량(Ct/cm)
지립율(Vol/%)
15
0.66
3.75
75
3.30
18.75
20
0.88
5.00
80
3.52
20.00
25
1.10
6.25
100
4.40
25.00
30
1.32
7.50
125
5.50
31.75
40
1.76
10.00
150
6.60
37.50
50
2.20
12.50
175
7.70
43.75
60
2.64
15.00
200
8.80
50.00
